ドイツSPIETHはオリジナルメーカーです。

クランピングスリーブ（ボルト付）

クランピングスリーブDSK DSL
ボルトが内蔵されており、キーレスで軸とハブを摩擦によって締結することができるダイアフラム型のキーレス摩擦締結要素です。 高い調芯機能と高弾性ばね鋼のワンピース物を弾性変形させて締結しますので、分解容易性を有してます。
対応軸径14〜85mm(を超えるサイズの特注品も承ります）

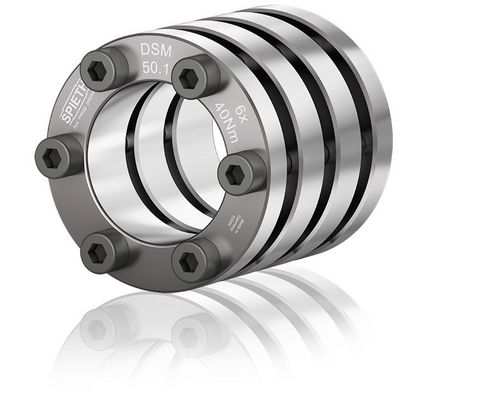

クランピングスリーブDSM
モータ軸用として特化。ISO、DIN、JIS、規格のモータ軸公差（k6・m6）に対応しています。一部h6公差のモータに対応するサイズも用意しています。
対応軸径14〜85mm


クランピングスリーブ（ボルトなし）

クランピングスリーブ AK IK
基本構造はDSシリーズと同じですが、内蔵ボルトを有しておりません。 分解容易性を最大限に生かし、加圧方法を変えることにより様々なアプリケーションが応用できます。 たとえば、ばね力、油圧力でクランプ・アンクランプさせ、クラッチ的な応用事例も可能です。テーブルの固定（カービック部）に使用されるケースでは、任意の角度で油圧ロック（全角度）が可能になりさらに加工コストが格段に低減されます。 対応軸径8〜150mm(を超えるサイズの特注品も承ります）

クランピングスリーブAL IL
幅寸法が長くAK-IKより高い締結能力を発揮します。 対応軸径8〜150mm(を超えるサイズの特注品も承ります）


すべり軸受け類

FAK FAL
内周面にプラスティックコーティングを施しており、ボーリングシャフトなど軸が摺動するときのアソビを極めて小さいレベルで行うことができます。さらに任意の位置に芯出しされた状態で保持（クランプ）する事もできます。
対応軸径20〜150mm(を超えるサイズの特注品も承ります）

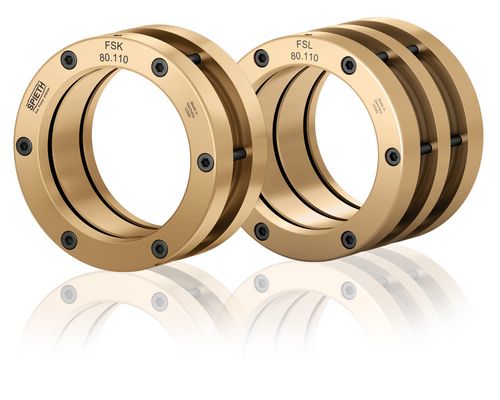

FSK-FSL＆FDK-FDL
高品質で高弾性の特殊ブロンズで製作されています。軸が摺動するときのアソビを微調整することができ、さらに最適クリアランスを後天的に調整する機能を持つガイドブッシュです。研削盤のテールストックに最適です。FSK-FSLはボルト内蔵、FDK-FDLはボルトレス。
対応軸径20〜150mm(を超えるサイズの特注品も承ります）

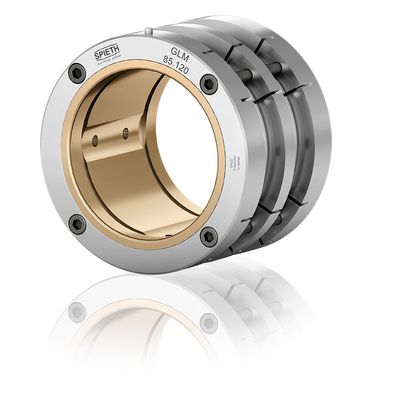

GLM
凹凸構造をもったスティール製の外筒に、オイルポケットを有した軸受用高弾性ブロンズの内筒がはめ合わされ、ボルトの締め付けにより、ブロンズの内径が収縮して軸とのクリアランスを調整できる構造です。従来のクサビ形などかなり手間の掛かる作業がボルトの締め付けだけで実現されます。
対応軸径20〜140mm

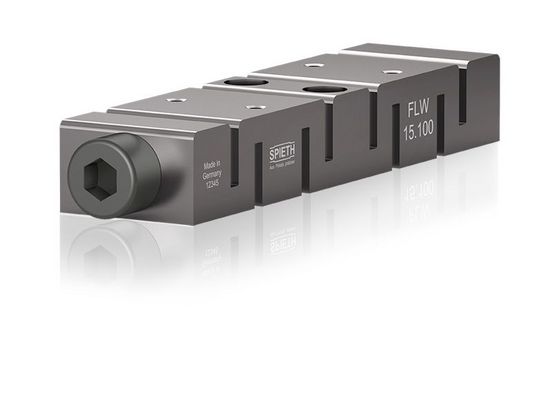

AFS BFS
AFS
スライド部の隙間に取り付け、ガイドアソビ調整に用いられます。
幅寸法6〜26mm BFS
摺動面に特殊合成樹脂層がコーティングされ、AFSより、さらに高いレベルの摺動性・耐摩耗性を要求される場合に最適です。
幅寸法6〜26mm


精密ロックナット

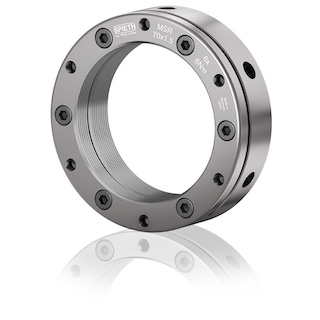

MSR
ねじのアソビを除去し、完全なノーバックラッシュ状態でスピンドルねじと一体化でき、さらに高精度に座面の調整（直角度）が行えるロックナットです。内蔵された調整用六角穴付きボルトが遊びの除去を行い、さらにスピンドルねじを摩擦力で挟み込むので同時にロック機能も発揮します。
対応軸径10〜200mm(を超えるサイズの特注品も承ります）

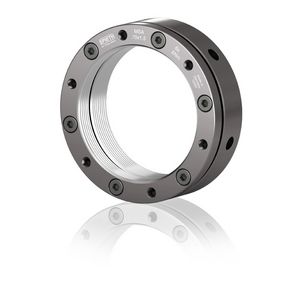

MSA
MSRと比較して外径寸法が小さく、高速軸用に特化したモデル。様々なベアリングに対応可能。
対応軸径20〜200mm(を超えるサイズの特注品も承ります）
MSW
ドイツＩＮＡ社と共同開発され、MSRより高いロック力、スラスト荷重を実現できます。
対応軸径20〜85mm(を超えるサイズの特注品も承ります）

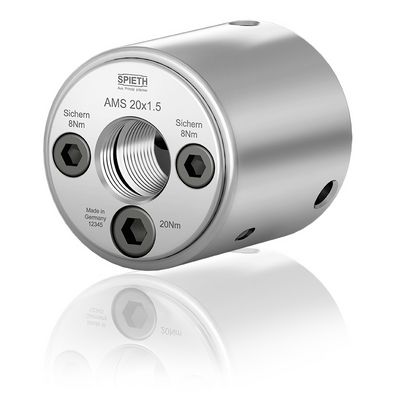

AM
相手部品に回転力を与えず座面を押さえつけることができる、平面ロックに用いられます。内蔵ボルトが倍力機構を作動させ、強大なスラスト力を発揮します。
対応ねじ径20〜80mm


竹田商事（株）
より詳しい情報、ご質問、お問い合わせ等ありましたら、SPIETH正規代理店の竹田商事（株）まで。
